Hace unos meses recuperé una antigua máquina IBM PS/1, la que iba a ser destruida para ser vendida como chatarra, la mayoría de la electrónica del equipo se encontraba en buen estado, por lo que no fue necesario cambiar ningún componente, sin embargo había varios daños producto de la corrosión en los conectores traseros. Los demás daños estaban en el gabinete y eran principalmente estéticos.

Enlace al artículo anterior: https://loqueseaqueaprenda.blogspot.com/2020/10/salvando-un-viejo-ibm-ps1-de-la.html

Actualizaciones de Hardware

Antes de realizar cualquier actualización lo correcto es revisar la documentación disponible, así que me puse manos a la obra y a guardar todo lo que encontraba, dentro de lo más importante que puedo destacar son las siguientes páginas web:

Manual de la placa madre (Type B1): http://www.win3x.org/uh19/public/motherboard/manual/34756.pdf

Manual general de los modelo PS/1: http://ps-2.kev009.com/pccbbs/aptiva/63g2028.pdf

Sitio web dedicado al modelo IBM PS/1, incluye documentos y software original para descarga: https://ps1stuff.wordpress.com/

Luego de leer la documentación, he decidido que la siguiente lista es la configuración que deseo, ya que en cuanto a potencia es similar a mi primer PC que tuve en 1998.

Procesador 486 DX2 66Mhz (comprado en Ebay)
256Kb de Cache L2 (Cache externo a 15ns) (comprado en Ebay)
16Mb de RAM SIMM 72 pines (Compra local)
Tarjeta de sonido Yamaha OPL3SAX (Compra local)
Tarjeta de red D-Link 220TP (Compra local)
Unidad de disquettes tamaño 5"1/4 (comprado en Ebay)
Unidad de CD-Rom puerta basculante (Compra local)
Unidad Compact Flash de 2GB (Comprado en Aliexpress)

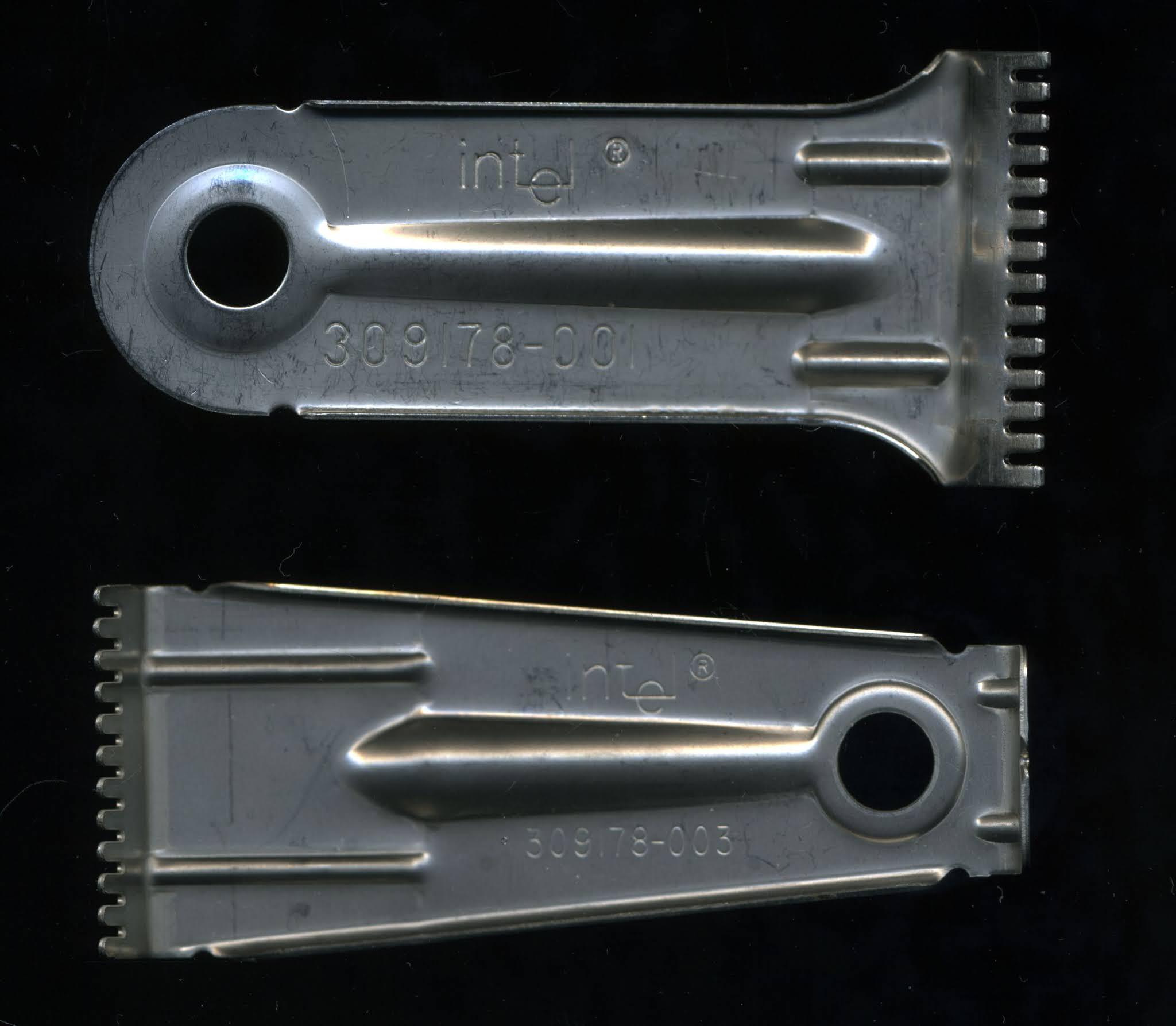

1) Cambio de Procesador, retirar un antiguo procesador de un zócalo socket 1 es un poco complicado y para sacarlo es necesario utilizar unas herramientas suministradas por Intel que a día de hoy son extremadamente difíciles de conseguir, aquí unas fotos de estos extractores que encontré en la web cpu-world: https://www.cpu-world.com/forum/viewtopic.php?t=30639

Al no tener estas herramientas, tuve que retirarlo haciendo palanca con un destornillador pequeño de paleta, se debe realizar con mucho cuidado para no romper el zócalo o algún pin del procesador.

Fue difícil quitar el procesador la primera vez, tuve que quitar la tarjeta madre del gabinete, y hacer palanca por todos sus lados hasta que salió. Además de cambiar el procesador agregué un disipador de aluminio ya que este procesador genera bastante calor.

2) Agregar Caché de nivel 2, este caché es una memoria de paso entre la RAM y el Caché de nivel 1 que se encuentra dentro del procesador, si bien para el uso común de estas antiguas máquinas esta mejora no es tan notoria, si se siente al realizar un trabajo más exhaustivo al momento de correr juegos o procesos multimedia.

Según la documentación los chips de caché a utilizar son (32K × 8, 25 ns para el Caché y 20 ns para el Tag), sin embargo debido a la pandemia el proveedor de estos chips (que se encuentra en Alemania) está sin posibilidad de realizar envíos, por lo que tuve que comprar chips a China y la diferencia es que solo había de 15 ns, estas son mucho más rápidas que las recomendadas en el manual pero desconozco si realmente funcionarán correctamente.

3) Agregar 3 módulos de memoria RAM SIMM de 72 pines, cada tarjeta es de 4MB, tomando en cuenta los 4MB que incluye la máquina ha quedado con un total de 16MB. Al instalar los controladores de la tarjeta de sonido y red el sistema operativo Windows 3.11 se queda en pantalla negra indicando que no posee memoria suficiente. Luego de agregar más memoria RAM ha podido iniciar correctamente.

4) Instalar tarjeta de sonido Yamaha OPL3SAX, esta tarjeta de sonido en particular es muy interesante ya que implemente clones de Creative Sounblaster, MPU-401, y Adlib, por lo que se vuelve una excelente opción para complementar nuestra experiencia en todos esos viejos juegos de MS-DOS.

5) Tarjeta de red D-Link 220TP, si bien a día de hoy no es mucho lo que se puede hacer con estas máquinas en internet, siempre hay proyectos retro vigentes para probar.

6) Unidad de disquettes de 5 1/4 y unidad de CD-ROM, de momento no dispongo de ningún disquette de este tamaño, pero me parece que esta disquetera le agrega un estilo retro increíble al PC. Para el lector de CD he utilizado una unidad de puerta basculante, similar a como funciona la tapa principal del gabinete.

7) Unidad Compact Flash, si bien el disco duro original de 171MB funciona correctamente, de hecho apenas tiene un par de sectores dañados que no influyen ni en el arranque ni en el uso normal del equipo, sin embargo para alivianar su uso y evitar que se siga dañando, lo he dejado conectado pero el sistema operativo lo he instalado en la unidad Compact Flash.

Restauraciones

1) Fabricación de replica de puerta basculante del gabinete, el diseño original del IBM PS/1 incluye una puerta larga que se baja para acceder a las unidades de disquettes, en la máquina que he reciclado, esta puerta faltaba lo que provoca que estéticamente se vea mal y además deja un gran espacio por donde puede entrar el polvo al interior.

Estado en que se encontraba

Replica de puerta que se fabricó

Replica de puerta abierta

Réplica de etiqueta informativa

2) Retrobright, es el proceso de blanqueamiento de los plásticos amarillentos, principalmente el de tipo ABS que se ha teñido de un componente aditivo químico extinguible, este efecto amarillo ocurre por el paso del tiempo cuando este tipo de plástico ha estado expuesto al calor y a la luz del sol.

Para realizar el retrobright solo se necesita agua oxigenada volumen 40º, film plástico y mucho sol. Antes de eso primero se deben lavar los plásticos para que el producto se aplique correctamente sobre la superficie.

Luego de lavar todas las piezas se le agrega el agua oxigenada en crema y envolver todas las piezas en film plástico, se debe sellar absolutamente todo, evitar que se generen agujeros que permitan que se evapore el producto.
